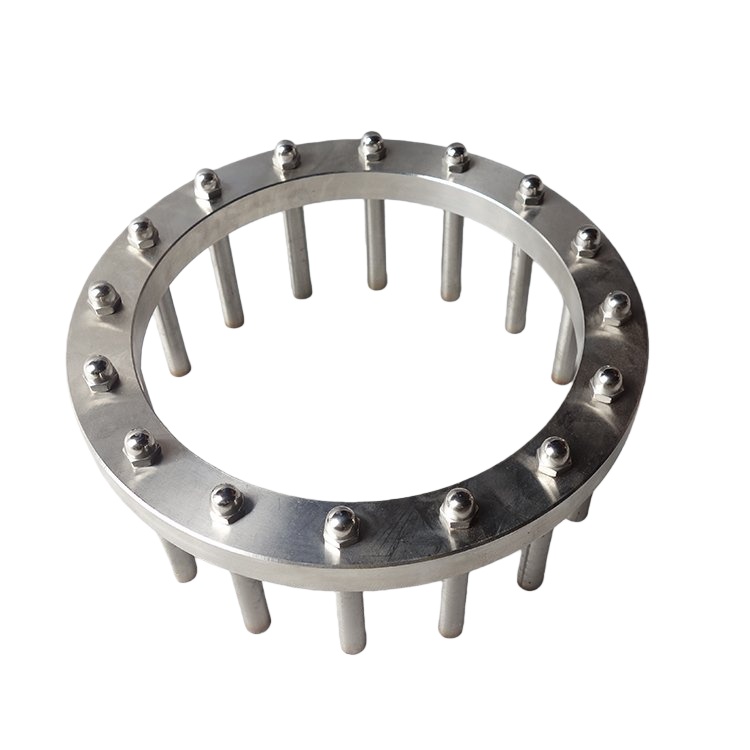

產品概述

主要用于測試新拌自密實混凝土的間隙通過性。試驗方法宜用與骨料最大公稱粒徑不大于20mm的混凝土拌合物間隙通過性的測定。

符合JGJ/T283-2012《自密實混凝土應用技術規程》、符合中華人民共和國行業標準JTG3420-2020《公路工程水泥及水泥混凝土試驗規程》標準要求。

技術參數:

1、試驗用具材質: 由鋼或不銹鋼制成

2、圓環尺寸：直徑 300mm,厚度為 25mm,

3、圓鋼直徑 16mm,高度 100mm

4、圓鋼中心距為 58.9mm

5、圓鋼數量：16根

6、重量：10kg

試驗步驟:

1、底板、J環和塌落度筒內壁應潤濕無明水;底板應放置在堅實的水平面上，J環應放在底板中心。

2、塌落度筒應正向放置在底板中心，應與丁環同心，將凝土拌合物一次性填充至滿;

3、用刮平刮除坍落度筒頂部混凝土拌合物余料，應將混凝土拌合物沿坍落度筒口抹平;清除筒邊底板上的混凝土后，應垂直平穩地向上提起坍落度筒至250mm土50mm 高度，提離時間宜控制在 3s-7s;自開始入料至提起坍落度應在150s內完成:當混凝土拌合物不再擴散或擴散持續時間已達50s時，測量展開擴展面的最大直徑以及與最大直徑呈垂直方向的直徑:測量應精確至 1mm,結果修約至5mm.

4、J環擴展度應為混凝土拌合物坍落擴展終止后擴展面相互垂直的兩直徑的平均值，當兩直徑之差大于 40mm 時，應重新試驗測定。

5、混凝土坍落度與J環擴展度的差值應作為混凝土間隙通過性性能指標結果.

6、骨料在J環圓鋼處出現堵塞時，應予記錄說明。
